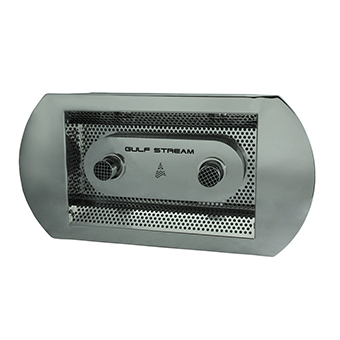

Противоток 85 м3/час Gulf Stream (AISI 316L)

Противоток был разработан совместно с немецкой компанией “WWS EISELE”  в соответствии с требованиями европейских стандартов.

• Запатентованная конструкция решетчатых сопел  позволяет обеспечить максимальную скорость потока на дистанции плавания 1,0-2,0 м. Размер отверстий в решетчатом сопле, равный 7мм, удовлетворяет требованиям безопасности купающихся, согласно европейскому стандарту EN 13451 «Оборудование бассейна – Часть 3: Дополнительные определенные нормы техники безопасности и методы испытаний для входных отверстий и выходов».
• Расстояние между соплами увеличено до 250мм, что позволяет достичь максимального эффекта равномерности  течения и ширину струи, необходимую для тренировки пловцов. Данное расстояние обеспечивает ширину потока, удовлетворяющую эргономическим параметрам пловца, что позволяет комфортно тренироваться.
• Новая более безопасная система всасывания исполнена в соответствии с последними требованиями европейских стандартов. Отверстия диаметром 3мм исключают возможность попадания волос пловца в соседние отверстия и перепутывания их. Площадь всасывающей поверхности обеспечивает скорость всасывания менее 0,5 м/с, что также удовлетворяет требованиям безопасности. Данная система всасывания является интегрированной в корпус противотока. Это позволило уменьшить до минимума (20 мм) выступающую относительно стены бассейна лицевую часть противотока, что имеет, в частности, большое значение при использовании жалюзийного покрытия подводного монтажа.

Инструкция по монтажу:

1) открутить 4 болта поз.8 лист-2..3
2) открутить 2 декоративные гайки" сопел поз,2 лист-1
3) снять "Лицевую панель" поз,1 лист-1
4) открутить 18 болтов М6  поз,6 лист-2
5) снять "прижимную рамку" поз,7 лист-2
6) снять прокладку поз,4 лист-2
7) снять "силиконовую трубку" поз,5 лист-2
8) открутить 2 гайки крепления "коллектора" поз,2 лист-2
9) снять "коллектор" поз,2 лист-2
10) в патрубки подачи и отбора воды вкрутить ниппели G3" резьба-клей
(в комплект не входят) + трубы достаточной длинны для прохождения через
борт бассейна
11) закладную противотока прикрутить к фанере винтами М6
(достаточно 4-6 винтов, 18шт - излишне)
12) закрепить фанеру с прикрученной закладной так что-бы горизонтальная ось
 противотока была в 250-300мм от будучего уровня воды в бассейне.
13) с наружней стороны бассейна залить закладную без-усадочным раствором
 (к примеру Мапифил фирмы Мапей)
14) ждать пока застынет
15) открутить фанеру с внутренней стороны бассейна
16) произвести гидроизоляцию бассейна плёнкой или под плитку
17) нащупать и вырезать в гидроизоляции окно по внутренним размерам закладной
поз,3 лист-2
18) произвести в обратном порядке действия пунктов №№9--1
19) подключить противоток к насосу согластно инструкции от насоса.

Примечание: требуется подбор насоса, блока пневмопуска и комплект обвязки.
